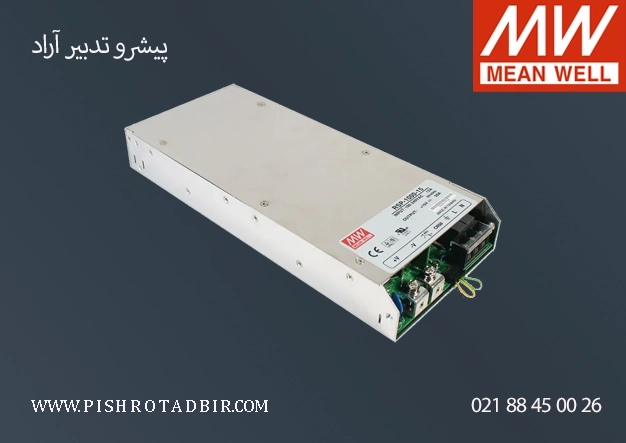

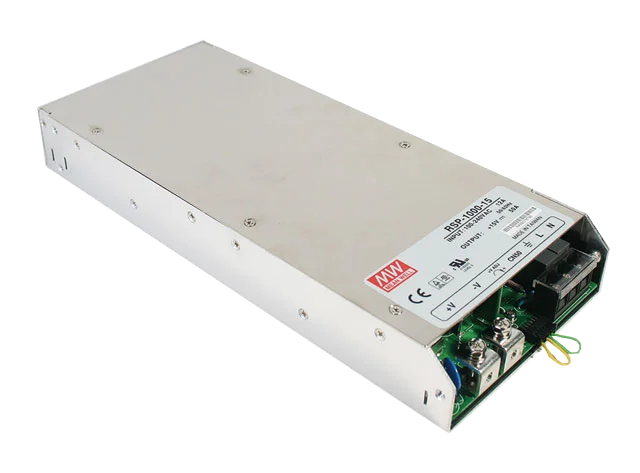

منبع تغذیه مینول RSP-1000-48

MEAN WELL RSP-1000:

• Universal AC input / Full range; 90-264VAC @ 47-63Hz
• Built-in active PFC function
• High efficiency up to 90%
• Forced air cooling by built-in DC fan
• Output voltage programmable
• Active current sharing up to 4000W (3+1 )
• Built-in remote ON-OFF control / remote sense / auxiliary power / DC OK signal
• Protections: Short circuit / Overload / Over voltage / Over temperature
• Optional conformal coating
• Ripple and Noise (mV p-p): 150
• Load Regulation: 0.5%
• Line Regulation: 0.5%
• Certifications: UL/CUL/TUV/CE/CB/PFC
• Output Power: 1000 W
• Output Voltages: 12 VDC, 15 VDC, 24 VDC, 27 VDC, 48 VDC
• Active Current Sharing up to 4000W (3+1)
• High Power Density 10.7 W/Inch³
• Output Current: 40A@24V, 37A@27V, 21A@48V, 60A@12V, (0.5A@5V Auxiliary)
• In addition to the adjustment via the built-in potentiometer, the output voltage can be trimmed to 40~110% of the nominal voltage by applying either an EXTERNAL VOLTAGE or an EXTERNAL RESISTANCE.
• Configuration: Enclosed
• Dimensions: 295 x 127 x 41 mm
• Mounting Type: Panel Mount
• Operation: PFC
• 5-year warranty

Available models:

• 12V: RSP-1000-12
• 15V: RSP-1000-15
• 24V: RSP-1000-24
• 27V: RSP-1000-27
• 48V: RSP-1000-48

Specs:

RSP-1000-SPEC

Also see from RSP Family:

 RSP-750-SPEC

MEAN WELL RSP Family:

Mean Well RSP Series is an AC/DC low profile enclosed switching power supply. With a 1U low profile, high efficiency of about 90% or more and free air convection cooling, the RSP series is ideal for applications requiring energy savings, no noise, limited space for installation, as well as economical cost. Functions include PFC, remote ON/OFF control, and protection against short circuit, over load, over voltage, and over temperature.

Features:

• Universal AC Input/Full Range
• AC Input Active Surge Current Limiting on RSP-200 Thru RSP-3000
• Built-In 5 V/0.5 A Auxiliary Power on RSP-1000
• Built-In 12 V/0.1 A Auxiliary Power on RSP-750, RSP-1500, RSP-2400 and RSP-3000
• Built-In 12 V/0.8 A and 5 V/0.3 A Auxiliary Power on RSP-1600 and RSP-2000
• Built-In Active PFC Function, PF>0.93
• Protections: Short Circuit, Overload, Over Voltage, Over Temperature
• Forced Air Cooling By Built-In DC Fan on RSP-320 Thru RSP-3000
• Active Current Sharing on RSP-1000, RSP-1500, RSP-2400 and RSP-3000
• DC OK Signal on RSP-750 Thru RSP-3000
• Built-In Remote ON-OFF Control on RSP-75, RSP-100 and RSP-500 Thru RSP-3000
• Built-In Remote Sense Function on RSP-500 Thru RSP-3000
• 5-Year Factory Warranty


  منبع تغذیه سوئیچینگ RSP-1000 از سری RSP توان نامی 1000 وات در خروجی تحویل می‌دهد. این پاور مینول قابلیت پارالل کردن 4 دستگاه برای دریافت توان های بالاتر تا 4000 وات بدون استفاده از المان خارجی را دارد.

  توان واقعی خروجی برای مدل 12 ولت 720 وات می‌باشد و حتی از RSP-750-12 کمتر است، اما در مدل های 24 و 48 ولت توان نامی 1000 وات را تأمین می‌کند.

  دامنه کارکرد ورودی در محدوده یونیورسال، 90 ولت الی 264 ولت AC  یا 127 الی 370 ولت DC بوده و به مدار PFC اکتیو (اصلاح ضریب قدرت) مجهز می‌باشد.

  علاوه بر قابلیت تنظیم 10- تا 10+ درصدی در دامنه ولتاژ خروجی بوسیله پتانسیومتر داخلی، امکان برنامه‌ریزی ولتاژ خروجی در دامنه 40 تا 110 درصدی ولتاژ نامی بوسیله تنظیم ولتاژ خارجی و یا مقاومت خارجی را دارد. این تغییرات به شکل غیرخطی می‌باشد.

  محافظت در برابر اتصال کوتاه، اضافه بار، اضافه ولتاژ و افزایش دمای منبع تغذیه به شکل بسیار کارآمدی توسط سیستم کنترل داخلی انجام می‌شود. بعلاوه، خنک سازی با کنترل جریان هوا بوسیله تنظیم سرعت دو فن بلبرینگی با کیفیت انجام می‌شود.

  این منبع تغذیه دارای قابلیت کنترل از راه دور برای روشن و خاموش کردن دستگاه Remote On-Off می‌باشد. همینطور دارای قابلیت Remote Sense – برای جبران افت ولتاژ در طول مسیر سیم باری که دور از منبع تغذیه قرار دارد – می‌باشد. بعلاوه دارای سیگنال DC OK برای خبر داشتن از وضعیت دستگاه می‌باشد.

  دارای منبع تغذیه داخلی (یدکی) جهت مصارف کنترلی داخلی(0.5A@5V Auxiliary) می‌باشد.

  پوشش منسجم اختیاری (بنا به درخواست مشتری جهت محیط های مرطوب و …) قابل سفارش است.

  دمای کارکرد از منفی 20 الی مثبت 60 درجه سانتیگراد می‌باشد.

  ابعاد (طول x عرض x ارتفاع) بر حسب میلی متر 41x 127 x 295 می‌باشند.

  بازدهی عالی، طول عمر و قابلیت اطمینان بالا از ویژگی‌های اصلی خانواده RSP هستند.

  این پاور دارای 5 سال گارانتی می باشد.

  Full Spec
