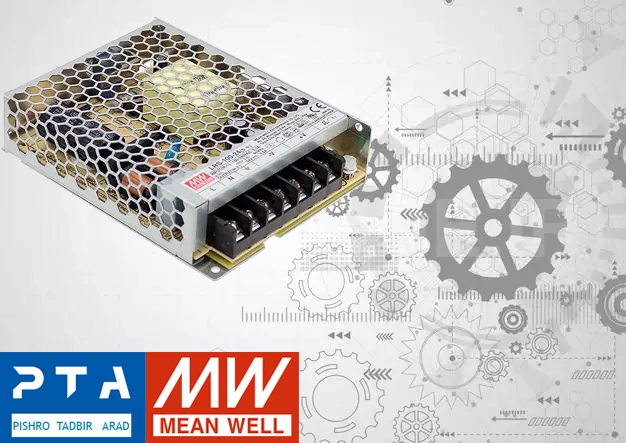

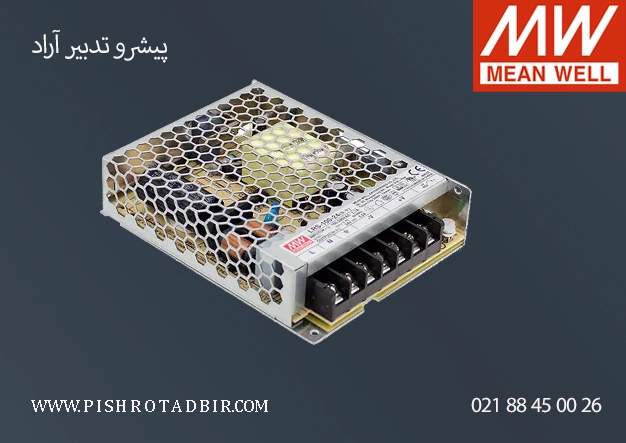

منبع تغذیه مینول LRS-100-24

LRS Series Features　:

Non-PFC,most economical models

Ultra compact and 1U low profile

300VAC input surge

No load power consumption: 0.2W~0.75W

5G vibration,70℃operation

Operating altitude up to 5000 meters.

LRS-100 series is a 100W single-output enclosed type power supply with 30mm of low profile design. Adopting the full range 85~264VAC input, the entire series provides an output voltage line of 3.3V, 5V, 12V, 15V, 24V, 36V and 48V.
In addition to the high efficiency up to 91%, the design of metallic mesh case enhances the heat dissipation of LRS-100 that the whole series operates from -30℃ through 70℃ under air convection without a fan.
Delivering an extremely low no load power consumption (less than 0.3W), it allows the end system to easily meet the worldwide energy requirement. LRS-100 has the complete protection functions and 5G anti- vibration capability; it is complied with the international safety regulations such as TUV BS EN/EN2368-1,
BS EN/ EN60335- 1, BS EN/ EN61558- 1/- 2- 16, UL62368- 1 and GB4943. LRS- 100 series serves as
a high price- to- performance power supply solution for various industrial applications.

Models

منبع تغذیه LRS-100-24 مینول به منظور استفاده در برنامه های گسترده ای طراحی شده است. با ورودی AC یونیورسال، میتوان در انواع مکانهای مختلف درسراسر جهان بدون نیاز به آداپتورها یا تبدیل کننده اضافی استفاده کرد.

خروجی 24 ولت DC با جریان 4.5 آمپر LRS-100-24 تأمین کننده تغذیه پایدار و مداوم است.

پاور ساپلای LRS-100-24 مینول مناسب برای تغذیه انواع دستگاه ها و تجهیزات می باشد.

قابلیت تحمل لرزش تا 5G، آن را برای استفاده در محیط هایی که تنش مکانیکی یا حرکت ممکن است وجود داشته باشد، ایده آل می کند.

منبع تغذیه LRS-100-24 با توجه به کاربردهای صنعتی ، تجاری یا مصرف کننده، یک راه حل قوی و قابل اعتماد برای تغذیه الکترونیک و ماشین آلات ارائه می دهد.

بدنه اولترا کامپکت محصول کمپانی MEAN WELL تایوان با توان مصرفی کمتراز 0.3 وات در حالت بیباری.

مدل نصب پیچی (کف خواب) با ورودی یونیورسال AC.  حفاظت شده در برابراتصال کوتاه، اضافه بار، ولتاژ و دمای بیش از حد. تحمل موج ورودی تا 300VAC به مدت 5 ثانیه.

خنکسازی با جریان هوای آزاد.  با راندمان 90% و عملیاتی در محدوده دمایی 30- تا 70 درجه.

طول عمر بالا و خدمات پس از فروش مناسب.  دارای نشانگر LED در زمان روشن بودن.

برای خرید LRS-100-24 با قیمت مناسب و 3 سال گارانتی لطفا با شماره 88450026 تماس بگیرید.

شرکت پیشرو تدبیر آراد نمایندگی فروش منابع تغذیه مینول در ایران.

Full Spec

The protection functions tested were:

Overload Protection

Specification: 110% - 150%

Result: 127.33% at 230VAC, 125.78% at 115VAC, with Hiccup Mode

Over Voltage Protection

Specification: 28.8V - 33.6V

Result: 32.5V at 230VAC, 32.1V at 115VAC, with shut down and re-power on

Short Protection

Specification: Short every output for 1 hour with no damage, using 264VAC at full load

Result: No damage, with Hiccup Mode

The results of the output function test are as follows:

Output Voltage Adjust Range:

Specification: CH1: 21.6V~28.8V

Test Condition: I/P: 230VAC, I/P: 115VAC, O/P: Min Load, Ta: 25°C

Result: 20.183V~30.181V/230VAC, 20.179V~30.183V/115VAC

Output Voltage (Max) Tolerance:

Specification: V1: -1%~1%

Test Condition: I/P: 100VAC/264VAC, O/P: Full/Min. Load, Ta: 25°C

Result: V1: -0.021%~0.021%

Line Regulation (Max):

Specification: V1: -0.5%~0.5%

Test Condition: I/P: 100VAC~264VAC, O/P: Full Load, Ta: 25°C

Result: V1: -0.021%~0.021%

:Load Regulation (Max)

Specification: V1: -0.5%~0.5%

Test Condition: I/P: 230VAC, O/P: Full~Min Load, Ta: 25°C

Result: V1: -0.021%~0.021%

Over/Undershoot Test:

Specification: < +5%

Test Condition: I/P: 230VAC, O/P: Full Load, Ta: 25°C

Result: <5%

Ripple & Noise (Max):

Specification: V1: 150mVp-p

Test Condition: I/P: 230VAC, O/P: Full Load, Ta: 25°C

Result: V1: 69mVp-p (high frequency), V1: 69mVp-p (low frequency)

Set Up Time (Max):

Test Condition: 230VAC/500ms, 115VAC/500ms, I/P: 230VAC, I/P: 115VAC, O/P: Full Load, Ta: 25°C.

Result: 230VAC/222ms, 115VAC/222ms.
